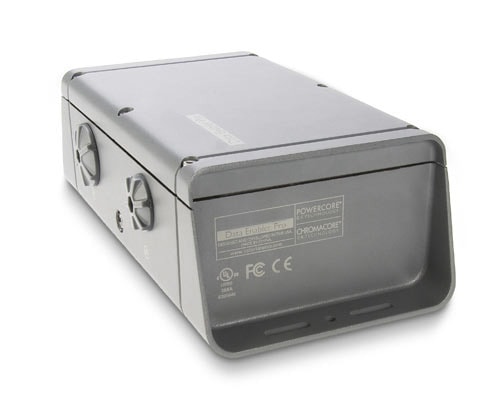

Data Enabler Pro

INSTRUCCIONES DE INSTALACIÓN

PDF-000251-03 R07

15 Marzo 2018

La instalación debe realizarla un electricista calificado siguiendo todos los códigos y normativas eléctricas y de construcción, tanto nacionales como locales.
Antes de instalar este producto, visite la página del producto en www.colorkinetics. com para consultar la última versión de las instrucciones de instalación. Debido a las continuas mejoras e innovaciones, las instrucciones de instalación pueden cambiar sin previo aviso.

  1. Compruebe si ha recibido todos los componentes

  1. Verifique el plan eléctrico y todos los requisitos necesarios de protección contra sobretensiones.

Requisito importante de protección contra sobretensiones: www.colorkinetics.com/KB/surge-protection
  1. Verifique que esté utilizando la versión de firmware más reciente y, en caso contrario, actualícela.

Consulte Firmware Updates para obtener instrucciones completas.
  1. Planificación de la instalación

Consulte la Guía del producto de Data Enabler Pro para obtener más información sobre la planificación de la instalación, incluidas las pautas sobre configuración de datos y electricidad.
  1. Asegúrese de que la alimentación eléctrica esté desconectada

  2. Instalación permanente

  1. Quite la cubierta y los tapones herméticos que correspondan.

  1. Ajuste los conectores de cables de acuerdo con las especificaciones del fabricante y apriete el tapón hermético con un par de torsión aproximado de 19 libras por pulgada (2,2 Nm).

    Para instalaciones en lugares húmedos, realice el sellado en todos los puntos de entrada a fin de evitar la filtración de agua. Silicona RTV y cajas de conexiones impermeables.
  2. Conecte Datos – DMX

  3. Conecte Datos – Ethernet

  1. Conecte del cable de alimentación

  1. Conectar el cable de la luminaria

Conectar el cable de la luminaria - iColor Accent Powercore

  1. Asegure la cubierta

El momento de torsión a aproximadamente 16 in-lb (1,8 Nm)
  1. Encienda la alimentación eléctrica.

Compruebe que el suministro de alimentación está apagado antes de proceder a la instalación o desinstalación.
No trate de instalar ni usar la fuente de alimentación/datos Data Enabler Pro hasta haber leído y comprendido las instrucciones de instalación y las etiquetas de seguridad.
No utilice la fuente de alimentación/datos Data Enabler Pro con un voltaje distinto del indicado. No sobrepase el voltaje ni la corriente eléctrica especificados. Solo debe utilizarse con determinados productos de Color Kinetics Lighting.
Es responsabilidad del usuario final seguir estas instrucciones de instalación y determinar el tamaño de conductor adecuado para conectar permanentemente el servicio de entrada, así como proporcionar medios para desconectar el sistema.
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause interference in which case the user will be required to correct the interference at his own expense.
This Class A digital apparatus complies with Canadian ICES-003.
Advertencia: este es un producto de clase A En un entorno doméstico, este producto puede provocar interferencias de radiofrecuencia, en cuyo caso puede solicitarse al usuario que tome las medidas adecuadas.

© 2019 Signify Holding. All rights reserved. Specifications are subject to change without notice. No representation or warranty as to the accuracy or completeness of the information included herein is given and any liability for any action in reliance thereon is disclaimed.

www.colorkinetics.com
